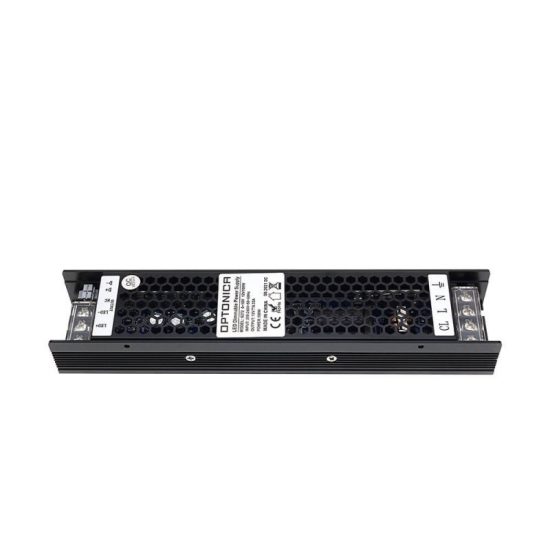

Előírások:
- Cikkszám: 6272
- Szabályozható LED-re alkalmas TRIAC fényerő-szabályozóval vagy 0-10 V-os fényerő-szabályozóval
- Kimeneti feszültség: DC 12V
- Névleges áram: 8.33 A
- Névleges teljesítmény: 100 W
- Bemeneti feszültség: AC 200 - 240 V
- Frekvencia: 50/60 Hz
- Bemeneti áram: 0.88A / 200-240VAC
- Működési hőmérséklet: -30°C / + 50°C
- Termék mérete: 230 x 50 x 30 mm
- Biztonsági tanúsítványok: IP20; CE és RoHS
Kérjük, vegye figyelembe, hogy egy bizonyos mennyiségű áramáramból származó összes tápegységnek szüksége van egy bizonyos kábelkeresztmetszetre is, amelyen keresztül a terhelés a másodlagos oldalon van csatlakoztatva.
A túl kicsi kábelkeresztmetszet gyorsan a tápegység alkatrészeinek túlterheléséhez vezethet. Ezért itt adunk egy táblázatot, hogy meghatározhassa az áramköréhez szükséges keresztmetszetet.
|
Max.
Aktuális
|
Teljesítmény
12 V-on
|
Teljesítmény a
24 V
|
Min. keresztmetszet
v. Kábelek
|
|
9 Erősítő |
108 watt |
216 watt |
1,5 mm² |
|
15 amper |
180 watt |
360 watt |
2,5 mm² |
|
18 amper |
216 watt |
432 watt |
4 mm² |
|
23 amper |
276 watt |
552 watt |
6 mm² |
|
33 amper |
396 watt |
792 watt |
10 mm² |
|
48 amper |
576 watt |
1152 watt |
16 mm² |
|
58 amper |
696 watt |
1392 watt |
25 mm² |
Fém házas tápegység a 12 Voltos, LED modulok, LED szalagok, LED lámpák üzemeltetéséhez. Rövidzárlat és túlfeszültség ellen védett, nem éghető fém ház, csatlakozó a földelés bekötéséhez is. CE, RoHS certifikáció.
LED tápegység 12 Volt, ipari (24 Watt/2A) OP
Lemezházas tápegység stabilizált 12 voltot igénylő LED világítások működtetéséhez. Túlterhelni nem szabad, legfeljebb a névleges teljesítmény 80%-át javasolt kihasználni, azaz erről a trafóról maximum 19.2 wattnyi ledet ajánlott működtetni.
Beltéri kivitel, ezáltal csakis párától-víztől-nedvességtől mentes környezetben alkalmazható. A perforált fém házas LED trafó beépíthető műanyag szerelődobozba, gipszkarton álmennyezetbe, bútorba is, de csak akkor, ha a szellőzéshez szükséges hely biztosított! A szellőzés biztosítása érdekében beépített elhelyezés esetén célszerű a tápegység méreténél legalább kétszer nagyobb dobozba építeni!
Az ipari, fém házas tápegységeket minden esetben csak megfelelő ismeretekkel rendelkező szakember csatlakoztassa a hálózathoz. Ettől függetlenül azonban az ipari tápegységeken lévő jelöléseket szeretnénk bemutatni:
